Membuat Kabel USB Dengan Kabel UTP LAN

Membuat Kabel USB Dengan Kabel UTP LAN - Memenag apa perlunya membuat kabel USB sendiri dengan menggunakan kabel UTP LAN? Bukankah di toko-toko komputer banyak tersedia kabel USB siap pakai.

Hal itu memang benar adanya. Kabel USB banyak tersedia di toko-toko komputer. Tapi kalau kita menghendaki kabel USB yang panjang sesuai dengan keinginan kita dan dengan kualitas sesuai keinginan kita juga mungkin akan sulit untuk menemukannya. Contoh kasus : kita akan memasang USB Modem berada di luar dengan ketinggian 10 meter agar mendapat sinyal yang maksimal. Artinya kita harus menggunakan kebel USB dengan panjang 10 meter untuk menghubungkan usb modem dengan komputer. Adakah kabel USB dengan sepanjang itu? Mungkin ada tapi kualitas kurang bagus. Karena memang kualitas tembaga pada kabel USB bukan untuk transfer data dengan kebel terlalu panjang. Bisa-bisa USB modem tidak diketahui oleh komputer (USB Can Not Recognized).

Nah, untuk mengatasi masalah tersebut mari kita coba memodifikasi kebel USB Exteder dengan menggunakan kabel UTP LAN. Cara kerjanya sederhana, yaitu kita menggunakan kabel UTP LAN sebagai alat lalu lintas arus dan data antara komputer dengan perangkat USB. Sementara konektornya tetap menggunakan konektor USB.

Mengapa kita memilih kabel UTP LAN? Karena kabel UTP LAN diidentifikasi memiliki kualitas lebih bagus untuk melakukan transfer data. Karena memang kabel UTL LAN didesain untuk melakukan hal tersebut.

Cara Membuat Kabel USB Extender Dengan Kabel LAN
Alat dan Bahan :
1. Kabel USB Extender
2. Kabel UTP LAN

Mulai Membuat Kabel USB Extender Dengan Kabel LAN
1. Potong kedua ujung kabel USB (sisikan kabel dari konektor (ujung) sekitar 10 cm)
2. Kalau anda membeli kabel UTP sudah jadi, juga potong kedua ujungnya.
3. Ganti konektor kebel UTP dengan konektor USB (hubungkan kabel UTP dengan konektor USB)

Cara Menghubungkan Kabel UTP Dengan Konektor USB
1. Identifikasi kabel USB
Kabel usb terdiri dari 4 warna kabel :
  • merah : 5 volt dc
  • hijau : data +
  • putih : data -
  • hitam : ground.
2. Identifikasi Kabel UTP
Kabel UTP terdiri dari kabel sebagai berikut :
  • orange,
  • putih orange,
  • hijau,
  • putih hijau,
  • biru,
  • putih biru,
  • coklat
  • putih coklat.
Gabungkan kebel-kabael di atas menjadi 4 bagian seperti kabel USB dengan cara sebagai berikut :
1. Kabel orange + putih orange
2. Kabel hijau (biarkan sendiri)
3. Kabel putih hijau (biarkan sendiri)
4. Kabel sisanya gabungkan jadi satu

Menhubungkan Kabel UTP Dengan Konektor USB
Setelah kabel-kabel UTP tersusun seperti di atas, sekarang saatnya kita menghubungkannya dengan kabel USB. Biar lebih mudah saya buat lagi sususunan kabel seperti di bawah ini.
Kabel (konektor) USB :
1. Merah
2. Hijau
3. Putih
4. Hitam

Kabel UTP :
1. Kabel orange + putih orange
2. Kabel hijau (biarkan sendiri)
3. Kabel putih hijau (biarkan sendiri)
4. Kabel sisanya gabungkan jadi satu

Cara Menhububungkan :
1 + 1
2 + 2
3 + 3
4 + 4

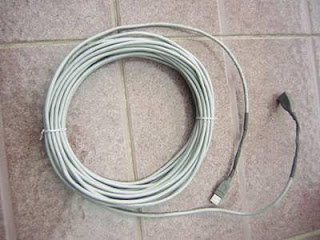

Setelah selesai silakan rapikan dengan membungkusnya menggunakan isolasi atau lakban. Sehingga hasilnya seperti tampak pada gambar di bawah ini.

Hmmm.... mudah bukan cara membuat kabel USB Extender dengan menggunakan kabel UTP LAN. Silakan anda membuat kabel seperti ini dengan berbagai macam tujuan penggunaan. Semoga bermanfaat.

Ebook Teknisi Komputer Best Seller

belajar komputer

Membuat Kabel USB Dengan Kabel UTP LAN

Terkait Membuat Kabel USB Dengan Kabel UTP LAN



13 Komentar:

kunjungan sore gan.,., ikut nyimak artielnya.,.,.,.,

bisa di pakai untuk instal ulang pakai flashdisk gk tuh ??

@Tatang Saefullah
saya belum pernah mencobanya sob

malam, apa pasti normal gan..., mslahnya semakin panjang kabel nilai R nya juga semakin besar. jadi arus 5 volt bisa berkurang waktu nyampe` ujung. kalaupun di cek tetep 5v, kan ampere nya pasti turun. jadi modem atau flashdisk jadi tidak maksimal. mohon dikoreksi.....btw very nice info

Apakah setelah itu di tancapkan ke komputer, di komputer membutuhkan Driver bos?
atau gak butuh driver2 tinggal setting IP aja ?
